O uso da grua é indispensável para projetos de grande porte que demandam o transporte de grandes volumes de material no canteiro de obras ou que buscam melhorar a produtividade de seus processos construtivos.
Para extrair o máximo do equipamento, é preciso considerá-la em um contexto maior do planejamento da obra. Layout do canteiro de obras, logística de materiais e cronograma de construção são alguns dos itens que devem ser levados em consideração para aproveitar cada minuto de operação e não deixá-lo ocioso. Com as gruas, “tempo é dinheiro”, uma vez que quase sempre o equipamento é alugado e qualquer ineficiência em seu uso significa prejuízos.
Neste artigo, iremos mergulhar no universo das gruas. Abordaremos o que é uma grua, sua função e a diferença em relação a outros equipamentos, como os guindastes. Vamos explorar também como as gruas podem aumentar a produtividade no canteiro de obras, bem como as etapas essenciais para planejar o uso do equipamento, montá-lo e operá-lo com segurança.
O objetivo deste texto é trazer um olhar aprofundado e técnico sobre as gruas, proporcionando uma fonte de conhecimento robusta para engenheiros civis, arquitetos, técnicos de edificações e estudantes que trabalham em construtoras, incorporadoras e escritórios de projetos e consultoria.
O que é uma grua?
Uma grua é um equipamento de elevação de cargas, indispensável em canteiros de obras de médio e grande porte. Por meio de um sistema de polias e cabos, a grua é capaz de içar e movimentar cargas pesadas com precisão e segurança. As gruas são constituídas, geralmente, por uma torre vertical, um braço horizontal, também chamado de lança, onde os materiais são pendurados, e um mecanismo de controle operado por um operador especializado.
Qual a função de uma grua?
A principal função de uma grua é a elevação e o transporte de materiais e equipamentos pesados em uma obra. Isso inclui itens como aço, concreto, maquinário pesado e até mesmo outros suprimentos de construção. A grua permite que esses materiais sejam movimentados de forma rápida e eficiente, reduzindo a necessidade de mão de obra manual e acelerando o ritmo de construção.
Qual a diferença entre a grua e o guindaste?
As gruas também são chamadas de guindastes de torre. De modo geral, os termos grua e guindaste são usados no meio técnico para designar equipamentos com funções diferentes. Enquanto a grua é fixa e montada no local, o guindaste é entendido como um equipamento móvel que pode ser transportado facilmente de um lugar para outro.
Tipos de gruas
Existem vários tipos de gruas, cada uma adequada a um tipo específico de obra ou necessidade. Entre as mais comuns estão:
Gruas fixas
Equipamento normalmente instalado do lado de fora da edificação, chumbado sobre uma base de concreto e amarrado à estrutura da edificação em construção.
Gruas ascensionais
Equipamento cuja torre é normalmente instalada e fixada no poço do elevador, amarrada à laje com gravatas e elevada com sistema hidráulico.
Grua móvel
Equipamento menos comum em canteiros de obras, conta com uma torre apoiada sobre uma base metálica capaz de se deslocar por trilhos, cobrindo uma área horizontal maior.
Gruas aumentam a produtividade no canteiro de obras
Quando o uso das gruas é bem planejado, o equipamento pode trazer eficiência a diversos processos no canteiro de obras. Veja alguns deles.
Movimentação de materiais
Uma das principais funções das gruas é facilitar a movimentação de materiais pesados no canteiro de obras. Com o uso de gruas, é possível levantar e transportar eficientemente materiais como vigas de aço, blocos de concreto, paletes de tijolos e outros componentes essenciais para a construção. Essa movimentação rápida e precisa reduz a necessidade de trabalho manual intensivo, economizando tempo e esforço dos trabalhadores.
Montagem de estruturas
A montagem de estruturas, como pré-fabricados e elementos metálicos, é agilizada com o uso de gruas. As gruas são capazes de erguer e posicionar esses componentes de forma eficiente e segura, acelerando o processo de construção. Isso resulta em uma maior produtividade, já que a montagem manual dessas estruturas seria demorada e exigiria mais mão de obra.
Deslocamento de equipamentos
Além de movimentar materiais e estruturas, as gruas também são úteis para o deslocamento de equipamentos pesados no canteiro de obras. Por exemplo, ao mudar uma betoneira de localização, o uso de gruas torna esse processo mais rápido e eficiente, evitando a necessidade de desmontar e remontar esses equipamentos manualmente.
Suporte logístico
As gruas também desempenham um papel fundamental na logística do canteiro de obras. Elas podem ser usadas para descarregar materiais de caminhões ou carretas, depositando-os diretamente no local necessário, eliminando a necessidade de transporte manual. Isso melhora a eficiência dos processos logísticos, reduzindo os tempos de espera e aumentando a produtividade geral do canteiro de obras.
Otimização do tempo e alcance de grandes distâncias
Um dos benefícios significativos das gruas é a capacidade de otimizar o tempo e alcançar grandes distâncias no canteiro de obras. Em projetos que envolvem espaços extensos ou locais de difícil acesso, como grandes edifícios ou áreas com restrições de acesso, as gruas desempenham um papel crucial.
Planejamento de uso da grua
O uso eficiente e seguro de uma grua em um canteiro de obras requer um planejamento detalhado e cuidadoso. Desde a escolha da grua mais adequada até a definição do melhor local para sua instalação, é fundamental que cada detalhe seja meticulosamente planejado. Tal planejamento deve levar em conta fatores como as características do terreno, o tipo e a quantidade de materiais a serem movimentados, o layout da obra, entre outros. Além disso, deve-se considerar os riscos potenciais e as medidas de segurança necessárias para preveni-los.
O planejamento do uso de uma grua não é uma tarefa isolada, mas sim uma parte integrante do planejamento geral da obra. Ele deve ser desenvolvido em conjunto com o projeto da construção e atualizado conforme a obra avança. Esse planejamento deve incluir, entre outros aspectos, o mapeamento dos processos construtivos, o layout do canteiro e o posicionamento do equipamento, o dimensionamento das operações de transporte e o plano de rigging.
Mapeamento de processos construtivos
O mapeamento dos processos construtivos envolve a identificação de todas as atividades que serão realizadas na obra e a sequência em que ocorrerão. Isso permite identificar os momentos em que a grua será necessária, o tipo de carga que ela terá que movimentar e o local para onde essa carga deve ser levada.
Layout do canteiro e posicionamento do equipamento
O layout do canteiro de obras e o posicionamento da grua devem ser planejados de forma a otimizar o fluxo de trabalho. A grua deve ser posicionada em um local que permita o acesso a todas as áreas da obra onde será necessária, sem obstruir o movimento de pessoas e outros equipamentos.
Dimensionamento das operações de transporte
O dimensionamento das operações de transporte envolve a determinação da capacidade de carga necessária para a grua e o tempo necessário para cada movimentação de carga. Isso requer uma compreensão clara dos materiais que serão usados na obra e de quanto tempo cada operação deve levar.
Plano de rigging
O plano de rigging é um documento que detalha como a grua será usada para mover cada carga. Ele inclui informações sobre a configuração da grua, as técnicas de içamento a serem usadas, os equipamentos necessários e as medidas de segurança a serem adotadas. Um plano de rigging bem elaborado é essencial para garantir a segurança e a eficiência das operações de içamento.
Como é montada uma grua
A montagem de uma grua é um processo complexo e meticuloso que exige um alto grau de habilidade e conhecimento técnico. Cada equipamento tem seu próprio procedimento e é fundamental que as instruções sejam seguidas à risca para garantir a segurança e a eficácia da operação.
O passo a passo a seguir é um exemplo genérico baseado em uma grua fixa, sendo que a montagem e a desmontagem geralmente exigem o uso de um caminhão guindaste. No entanto, alguns fornecedores dispõem de gruas automontáveis e autodesmontáveis, também conhecidas como gruas automontantes, que simplificam consideravelmente esse processo.

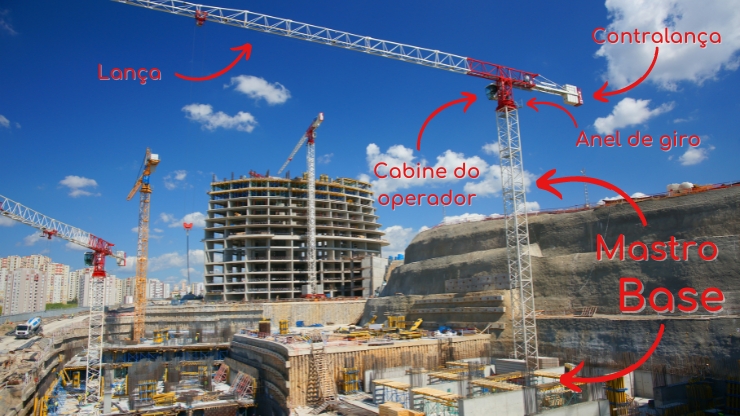

Componentes de uma grua
Antes de prosseguirmos com o passo a passo, vamos apresentar os principais componentes de uma grua:
- Base: é a fundação da grua, responsável por ancorá-la ao solo e sustentar todo o seu peso.
- Mastro: é a torre vertical da grua, composta por seções de aço tracionado.
- Cabine do operador: é o centro de comando da grua, onde o operador controla todos os movimentos do equipamento.
- Anel de giro: permite que a grua rotacione, sendo composto por engrenagens e um motor.
- Contralança: é o braço horizontal localizado atrás da cabine do operador, onde estão alojados os motores, engrenagens, sistemas eletrônicos e contrapesos da grua.
- Lança: é o braço de trabalho da grua, que é içado e onde as cargas são penduradas.
Execução da base
Semanas antes da montagem, executa-se um bloco de concreto com fundação própria em estacas para sustentar a grua.
Transporte das peças
As peças do equipamento chegam ao canteiro em caminhões e são montadas com o apoio de caminhões-guindaste.
Montagem da torre
Surgindo da base da grua, as seções tracionadas do mastro são içadas pelo guindaste peça por peça e conectadas por parafusos até que a altura desejada seja atingida.
Instalação da cabine do operador e do anel de giro
Colocados no topo do mastro estão a cabine do operador e o anel de giro, que permite que a grua gire.
Instalação da contralança
Localizada atrás da cabine do operador, a contralança é o braço horizontal curto que sustenta os engrenagens, motores, sistemas eletrônicos e contrapesos de concreto da grua. Isso impede que a grua tombe para frente ao levantar uma carga.
Instalação da lança
A lança é o longo braço de trabalho que é içado pela grua móvel, seja peça por peça, ou inteiro, quando o equipamento é pré-montado no chão.
Instalação do carrinho, dos cabos e do gancho
Por fim, são instalados os mecanismos que viabilizarão o içamento das cargas.
Verificação final
Depois que todos os componentes da grua estão instalados e seguros, uma verificação final é realizada para garantir que tudo esteja funcionando corretamente. Isso inclui uma revisão de todos os sistemas elétricos e mecânicos e um teste de carga para confirmar que a grua pode operar com segurança na capacidade máxima.
Autorização para operação
Após a verificação final, a grua só pode ser operada após receber a autorização do engenheiro responsável. Essa etapa é crucial para garantir a segurança de todos no canteiro de obras.
Segurança no uso de gruas
Devido aos diversos riscos envolvidos na operação desses equipamentos, uma série de medidas de segurança devem ser estritamente seguidas. Isso inclui o cumprimento de normas técnicas e regulamentadoras, a elaboração adequada do projeto, a obtenção das autorizações públicas necessárias, a realização de treinamentos para a operação e a observância de práticas seguras para evitar acidentes. Vamos explorar cada uma dessas áreas em mais detalhes.
Normas técnicas e regulamentadoras
As normas técnicas estabelecem os padrões que devem ser seguidos tanto pelos equipamentos, quando por seus operadores. As seguintes normas regem os equipamentos de movimentação de cargas:
- NBR ISO 4309 de 01/2009 – Equipamentos de movimentação de carga – Cabos de aço – Cuidados, manutenção, instalação, inspeção e descarte
- NBR 16463-1 de 04/2016 – Guindastes – Parte 1: Requisitos para a elaboração de manuais de instruções
- NBR 16463-2: 2016 – Guindastes – Parte 2: Identificações
- NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais
- NR-12 – Segurança no Trabalho em Máquinas e Equipamentos
- NR-18 – Segurança e Saúde no Trabalho na Indústria da Construção
- NR-35 – Trabalho em Altura
Projeto
A grua deve contar com projeto executivo conforme as demandas da obra, com Anotação de Responsabilidade Técnica de um engenheiro junto ao Conselho Regional de engenharia e Agronomia (Crea). A movimentação de cargas também deve contar com planos de rigging, conforme exigido em normas.
Autorizações do Poder Público
As autorizações do Poder Público, como a prefeitura local, a Aeronáutica, são necessárias para garantir que a grua esteja em conformidade com todas as leis e regulamentos aplicáveis. Isso pode incluir a aprovação do projeto da grua, permissões para montagem e operação, entre outros.
Documentação e treinamentos para operação
Os operadores de grua devem ser devidamente treinados e possuir a documentação necessária para operar o equipamento. Isso inclui um certificado de conclusão de um curso de treinamento reconhecido e uma carteira de habilitação para operadores de grua, emitida por uma autoridade competente.
Como evitar acidentes com gruas
A prevenção de acidentes é fundamental na operação de gruas. Alguns cuidados a serem observados incluem:
- Realizar inspeções regulares para identificar e corrigir quaisquer defeitos ou desgastes no equipamento.
- Manter sempre as zonas de exclusão claramente demarcadas e sinalizadas para evitar que pessoas ou veículos entrem na área de operação da grua.
- Nunca operar a grua em condições meteorológicas adversas, como ventos fortes, chuvas intensas ou tempestades elétricas.
- Assegurar-se de que todas as cargas estejam devidamente seguras antes de serem levantadas.
- Nunca exceder a capacidade de carga da grua, conforme indicado pelo fabricante.
Conclusão
As gruas são equipamentos indispensáveis para a construção civil, contribuindo significativamente para a eficiência e produtividade em um canteiro de obras. Elas não apenas permitem o transporte e a movimentação de materiais de construção pesados e volumosos, mas também melhoram a segurança do local de trabalho, reduzindo a necessidade de manuseio manual.
No entanto, para aproveitar ao máximo as capacidades de uma grua, é essencial ter um entendimento claro do seu funcionamento, do processo de montagem e das estratégias de planejamento para seu uso. Além disso, a segurança deve ser sempre a prioridade, o que significa aderir estritamente às normas técnicas, realizar treinamentos adequados e seguir práticas seguras.
Esperamos que este artigo tenha fornecido a você uma visão abrangente sobre gruas em construção civil. Quer você seja um engenheiro civil, um arquiteto, um técnico de edificações ou um estudante, ter um conhecimento sólido sobre gruas irá certamente enriquecer sua compreensão sobre o setor de construção e permitirá que você contribua de maneira mais eficaz para os projetos nos quais está envolvido.
