Teodolito: o que é, como funciona e qual o seu papel na topografia atual

O teodolito é um dos instrumentos mais antigos e precisos da topografia. Usado há mais de três séculos para medir ângulos horizontais e verticais, ele está na base de praticamente todos os levantamentos topográficos modernos, mesmo que hoje apareça integrado a equipamentos mais avançados como a estação total.

Para engenheiros e profissionais da construção civil, entender o que é o teodolito, suas capacidades, suas limitações e como ele se relaciona com as tecnologias atuais de levantamento é essencial para escolher o equipamento certo para cada tipo de obra.

Este artigo explica o funcionamento do teodolito, sua história, sua classificação pela NBR 13133, as principais diferenças em relação à estação total e quando cada um desses instrumentos é a escolha mais adequada.

O que é o teodolito?

O teodolito é um instrumento óptico de precisão utilizado na topografia para medir ângulos horizontais e verticais com alta exatidão. Trata-se de um equipamento formado por um sistema de eixos, círculos graduados, luneta de visada e níveis de bolha, montado sobre um tripé posicionado sobre o ponto de medição.

Além da construção civil, o teodolito é utilizado na navegação e na meteorologia, sendo um dos instrumentos de medição angular de maior aplicação histórica na engenharia.

Na prática da construção, o teodolito permite determinar a posição angular de pontos no terreno, apoiar a locação de obras, estabelecer alinhamentos, verificar a verticalidade de elementos estruturais e fornecer dados que alimentam os cálculos topográficos de levantamento planimétrico.

Como o teodolito funciona?

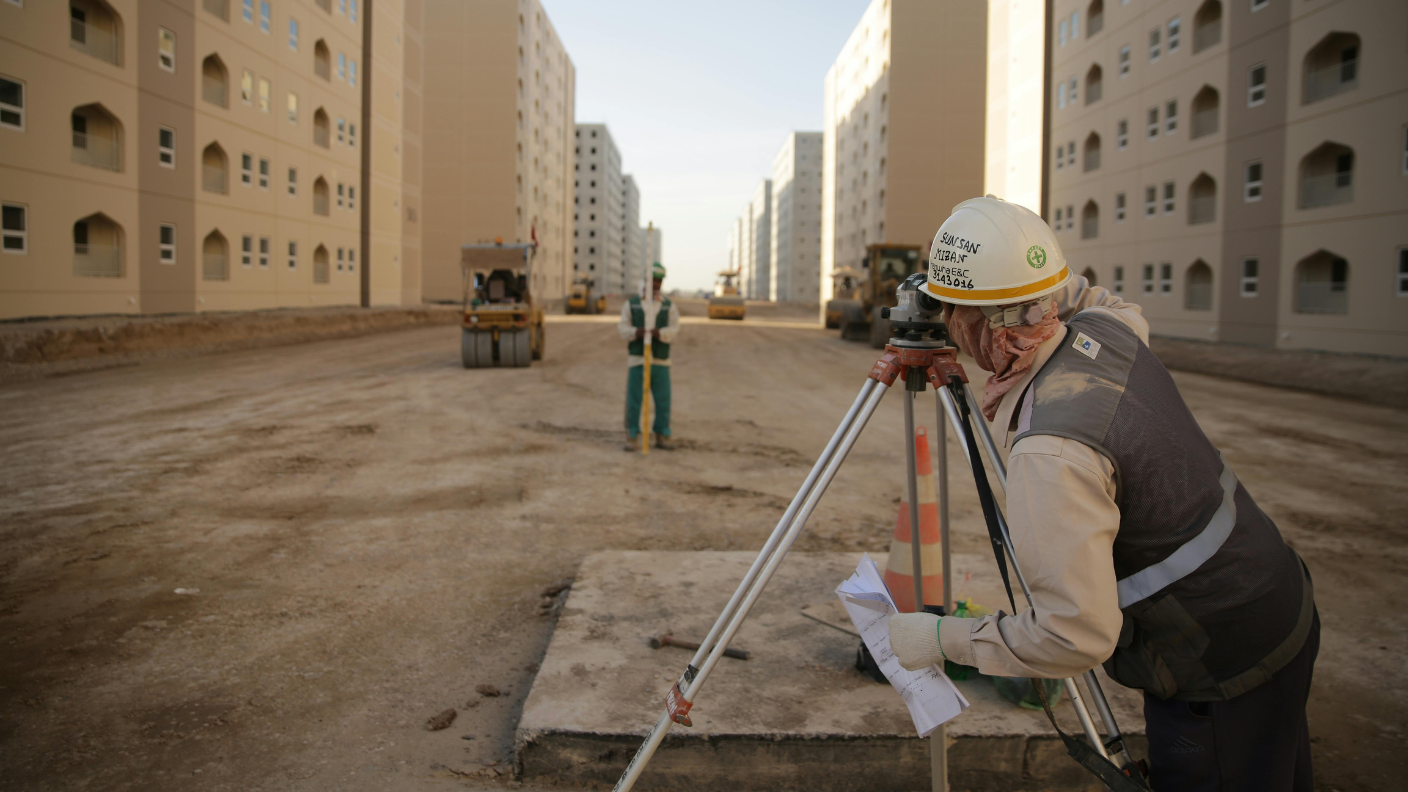

O funcionamento do teodolito é baseado em um telescópio com movimentos graduados na vertical e na horizontal. Para realizar uma medição, o equipamento precisa ser fixado sobre um tripé, centrando-o sobre o ponto de referência e verticalizando-o por meio dos níveis de bolha.

A luneta é apontada para o alvo, e os círculos graduados registram os ângulos formados nos dois planos. Nos modelos analógicos, a leitura é feita diretamente nas escalas óticas. Nos modelos digitais, os ângulos são lidos por sensores eletrônicos e exibidos em visor.

Com o avanço tecnológico, os teodolitos modernos tornaram-se mais leves e portáteis, com maior alcance e precisão. Alguns modelos permitem o acoplamento com o distanciômetro eletrônico (EDM) ou com trena eletrônica, o que amplia as capacidades do instrumento para além da medição angular pura. Modelos mais recentes também podem incluir conectividade GPS e sensores de inclinação digital.

Uma limitação operacional importante: a maioria dos levantamentos com teodolito exige a presença de pelo menos dois profissionais, um operando o equipamento e outro posicionando a mira no ponto a ser medido.

Breve história do instrumento

O teodolito tem uma história que remonta a civilizações antigas. Os egípcios utilizavam a groma, um instrumento primitivo de medição angular, na construção das pirâmides. Esse instrumento funcionava como uma versão rudimentar do teodolito.

O primeiro teodolito reconhecido como tal foi construído em 1720 por Jonathan Sisson, com quatro parafusos niveladores. Em seguida, nos anos 1830, o inventor Ignácio Porro criou o taquímetro autorredutor, instrumento que combinava os mesmos princípios do teodolito com um dispositivo óptico adicional.

Ao longo dos séculos seguintes, o instrumento passou por sucessivas melhorias: sistemas de leitura por microscópio, círculos de vidro gravados a laser, leitura digital de ângulos e, mais recentemente, integração com eletrônica embarcada. Essa evolução culminou nas estações totais, que podem ser descritas como a geração atual do conceito iniciado pelo teodolito.

Classificação do teodolito pela NBR 13133

A norma técnica que regula a execução de levantamentos topográficos no Brasil é a ABNT NBR 13133, cuja versão vigente foi publicada em março de 2025, substituindo a versão de 2021. Ela classifica os teodolitos conforme o desvio padrão de uma direção observada em duas posições da luneta, seguindo os critérios da ISO 17123.

Classe do teodolito	Desvio padrão de precisão angular	Aplicação típica
Precisão baixa	≤ ± 30″	Levantamentos de menor exigência, obras de pequeno porte
Precisão média	≤ ± 07″	Levantamentos de obras, locação de edificações, poligonais secundárias
Precisão alta	≤ ± 02″	Topografia industrial, alinhamento de máquinas, poligonais principais

A versão mais recente da NBR 13133 incorporou novidades relevantes em relação à versão de 2021: inclusão do posicionamento GNSS, uso do laser scanner, simplificação das classes e tolerâncias das poligonais planimétricas, inclusão do nivelamento por GNSS e definição de critérios objetivos para inspeção e aceitação dos levantamentos topográficos.

A precisão exigida em cada levantamento deve ser escolhida com base na finalidade do trabalho e na escala do projeto. O profissional responsável precisa consultar o manual do equipamento para verificar a classe do instrumento disponível e confirmar se ela atende às exigências do levantamento contratado.

Limitações do teodolito

Em comparação com as estações totais e com os equipamentos modernos de posicionamento, o teodolito apresenta limitações que afetam diretamente a produtividade e a completude dos dados coletados.

• Ausência de medição de distâncias. O teodolito mede exclusivamente ângulos. A determinação de distâncias exige o uso de fita métrica, mira ou distanciômetro acoplado separadamente, o que aumenta o tempo de levantamento e introduz fontes adicionais de erro.
• Anotação manual de ângulos. Na maioria dos modelos analógicos, os ângulos medidos precisam ser anotados manualmente pelo operador. Além de lento, esse processo está sujeito a erros de transcrição.
• Necessidade de dois operadores. A maioria dos levantamentos com teodolito exige um segundo profissional em campo para posicionar a mira, o que aumenta o custo operacional.
• Cálculos manuais. As informações coletadas com o teodolito precisam ser processadas manualmente para obter coordenadas, declividades e outros dados derivados, enquanto estações totais calculam essas informações automaticamente no visor do equipamento.

Essas limitações não tornam o teodolito obsoleto. Em topografia industrial, por exemplo, o instrumento segue sendo utilizado para alinhamento de máquinas e estruturas com requisitos de precisão angular muito elevados, situação em que suas características específicas representam vantagem técnica. Para obras menores e com orçamento mais restrito, o teodolito pode ser suficiente quando combinado com profissional experiente.

💡 Leia mais:

• Sondagem de solo: tipos e quando realizar
• Topografia na construção civil: levantamentos e tecnologias

Teodolito x estação total: principais diferenças

O teodolito mede ângulos horizontais e verticais. A estação total faz isso e ainda mede distâncias. Essa diferença fundamental define a maior parte das escolhas entre os dois instrumentos no dia a dia das obras.

Critério	Teodolito	Estação total
Medição de ângulos	Sim	Sim
Medição de distâncias	Não (exige instrumento auxiliar)	Sim (EDM integrado)
Cálculo automático de coordenadas	Não	Sim
Armazenamento de dados	Manual (anotação em caderneta)	Eletrônico (memória interna)
Integração com CAD/BIM	Indireta (via cálculo manual)	Direta (exportação para software)
Número de operadores	Mínimo 2	1 (modelos robóticos)
Custo de aquisição	Menor	Maior
Treinamento exigido	Mais simples	Específico por produto e software
Produtividade em campo	Menor	Maior

A estação total robótica permite que o operador trabalhe sozinho com o uso de um controlador de dados que se comunica com o equipamento via link de rádio, automatizando ainda mais o trabalho e aumentando a produtividade. Possui, ainda, a função Autolock, que permite que a estação total siga o prisma/operador de forma automática, por meio de seus servo-motores.

A escolha entre os dois instrumentos depende do escopo e do orçamento do levantamento. Para parcelas simples de áreas menores, o teodolito pode ser suficiente. Para levantamentos detalhados, projetos de grande escala, obras que exigem medição simultânea de ângulos e distâncias, ou trabalhos que precisam de exportação direta para BIM ou CAD, a estação total oferece mais produtividade e menor risco de erro.

💡 Leia mais:

• Tudo sobre BIM: metodologia e aplicações
• As Built: o que é e como elaborar
• Drones na construção civil: aplicações e vantagens

Calibração e manutenção

A calibração periódica é o fator mais determinante para a confiabilidade das medições realizadas com teodolito. Pequenos erros sistemáticos do instrumento se propagam ao longo do levantamento e podem comprometer o resultado final de forma invisível ao operador.

Entre as falhas mais comuns que afetam a precisão do teodolito estão: erro de excentricidade da alidade, erro de excentricidade do eixo de colimação, erro de graduação do limbo, erro de inclinação do eixo principal sobre o plano do limbo e erro de inclinação e colimação. A maioria desses problemas pode ser minimizada com inspeções e calibrações periódicas realizadas por assistência técnica especializada.

Após a montagem do equipamento em campo, as melhores práticas recomendam verificar sistematicamente os seguintes itens antes de iniciar qualquer levantamento:

• Verticalidade do instrumento
• Nível esférico
• Nível cilíndrico
• Prumo ótico
• Mira auxiliar
• Foco da imagem
• Linha de visada

Um instrumento fora de calibração pode resultar em uma obra locada em posição errada, uma edificação com alinhamento incorreto ou um levantamento que não fecha as tolerâncias exigidas pela NBR 13133. A consequência prática varia conforme o momento em que o erro é descoberto: identificado antes da execução, implica retrabalho de levantamento; identificado durante a execução, pode exigir correções na fundação ou estrutura, com custo muito mais alto.

A recomendação de dar preferência a fornecedores que oferecem assistência técnica especializada e serviço de manutenção segue sendo válida tanto para teodolitos quanto para estações totais.

Tecnologias complementares: laser scanning e GNSS

O cenário de equipamentos para levantamento topográfico na construção civil evoluiu significativamente nos últimos anos. O teodolito e a estação total são instrumentos terrestres de medição pontual. Além deles, duas tecnologias ampliaram as possibilidades do levantamento moderno.

Laser scanning 3D

O laser scanner 3D emite feixes de laser que medem a distância entre o equipamento e todos os elementos do ambiente, gerando uma nuvem de pontos tridimensional com precisão milimétrica. Essa nuvem pode ser processada em softwares de BIM para gerar modelos tridimensionais detalhados da edificação ou do terreno.

Para o As Built topográfico, o laser scanning oferece um nível de detalhe, velocidade e automação que nenhum outro método de levantamento convencional consegue atingir. É especialmente útil em obras de retrofit, grandes estruturas, barragens, pontes e edifícios altos, onde o levantamento manual seria inviável pelo tempo e pela complexidade.

GNSS/GPS topográfico

Os receptores GNSS (Global Navigation Satellite System) fornecem posicionamento por satélite com precisão centimétrica. A versão vigente da NBR 13133 incorporou expressamente o posicionamento GNSS como método válido para levantamentos topográficos, incluindo a possibilidade de nivelamento por GNSS.

Essa tecnologia permite amarrar o levantamento ao Sistema de Referência Geocêntrico para as Américas (SIRGAS 2000), exigido para obras com requisitos de posicionamento absoluto. Em áreas abertas sem obstruções, o GNSS pode substituir a estação total em diversas aplicações de levantamento planimétrico, com ganhos expressivos de produtividade.

A escolha entre teodolito, estação total, laser scanning e GNSS depende da precisão exigida, da escala da obra, das características do terreno e do orçamento disponível para a etapa de levantamento. Em projetos de maior complexidade, as tecnologias tendem a ser usadas de forma complementar.

💡 Leia mais:

• Drones na construção civil: como usar no levantamento
• Checklist de projeto arquitetônico
• Mobilização e desmobilização de obra

Perguntas frequentes sobre teodolito
